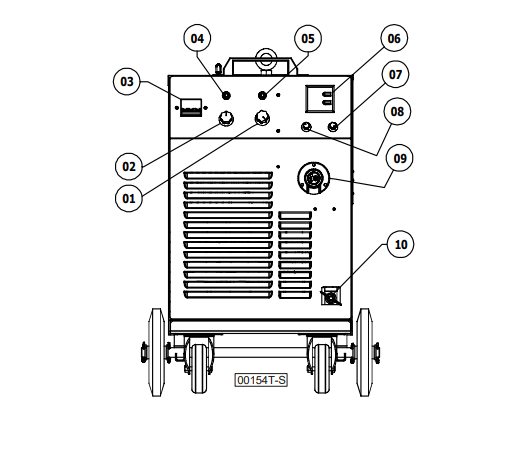

Referencia	Código	Descrição
1		Ajuste de velocidade de arame
2		Ajuste de tensão
3		Disjuntor AC principal - Liga/Desliga
4		Liga/desliga retardo
5		Avanço manual do arame
6		Amperímetro / voltímetro digital
7		Stick-Out
8		Temporizador
9		Euroconector
10		Euroconector

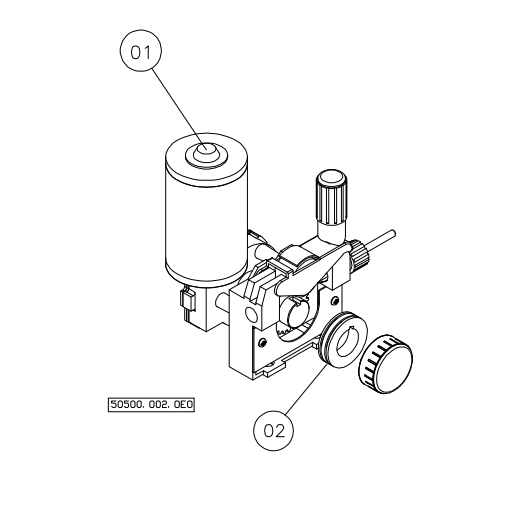

1	11330	Motor tracionador 5P769 42V
2	47750.000	Tracionador de arame
2.1	47696.000	Base do tracionador de arame
2.2	47749.000	Pressionador do arame com tirante
2.3	47884.000	Bucha
2.4	47888.000	Bucha
2.5	04062	Rolamento 6301Z
2.6	04021	Rolamento 6000Z
2.7	47889.000	Porca do pressionador
2.8	47887.000	Mola
2.9	47886.000	Arruela abaulada
2.10	20551	Pino elástico
2.11	20635	Pino elástico
2.12	47885.000	Pino roscado
2.13	47883.000	Bucha suporte da arruela abaulada
3	48171.000	Anel de encosto
4	48170.000 48317.000	Rolo guia para arame sólido / tubular Rolo guia para arame sólido alumínio
5	47636.000	Chaveta para roldana/eixo tracionador
6	47890.000	Guia do arame - conjunto

Vista Explodida - TDG 410ED
